小型雕刻机

出处:网站原创|作者:网站管理员|审核人:网站管理员|2009/4/23 16:11:58|点击:1687





作品名称:小型雕刻机
制 作 人:王高杰    电力机车05A1班
     李    恒    机电一体化07A3班
作品注释:

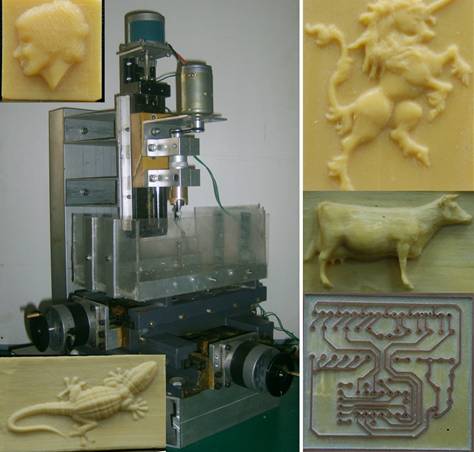

此作品是在王高杰制作的基础上,李恒又加以改造,小图为李恒雕刻的作品
作品简介:本作品是基于计算机做上位机进行控制的小型数控加工机床,在一定程度上体现了现在数控CNC技术的发展普及。雕刻机的X、Y工作台是购买的成品,这样做降低了制作难度 ,同时也节约了时间。主轴动力部分的动力源采用直流步进电机,具有驱动简单和调速容易的优点。步进电机是一种精密电机,可接受数字脉冲并旋转相应的步数即可实现物体位移的精确控制,所以各轴丝杠的旋转均通过步进电机来实现。步进电机的驱动芯片采用TA8435H,该芯片可以实现步进电机步数的八细分,进一步提高加工精度的细节,是连接PC机和雕刻机硬件的桥梁。PC机的雕刻机控制软件采用match2,该软件可以将加工物体所需的刀路G代码转换为能够控制步进电机速度、步数和方向的脉冲信号,这样便实现了基于PC机的小型雕刻机。
