问题：
      1、为什么取消遮挡后蜂鸣器依然会报警？
      2、继电器在该电路中的作用？
      3、10uF电容的作用？
答案：
1、因为Q3和Q4构成了晶闸管，具有自锁的特性，使继电器一直吸合，所以蜂鸣器依然报警。
2、切换电路。

3、储能；在遮挡时会进行充电，取消遮挡后维持Q4基极的高电平，保证Q4导通，保证晶闸管的自锁，使触发更稳定。

学长讲解视频：

现象：

通电后，发光二极管亮起；当遮挡在发射管和接收管之间时，继电器吸合，灯熄灭，蜂鸣器响起；且取消遮挡时，现象不变。

原理：

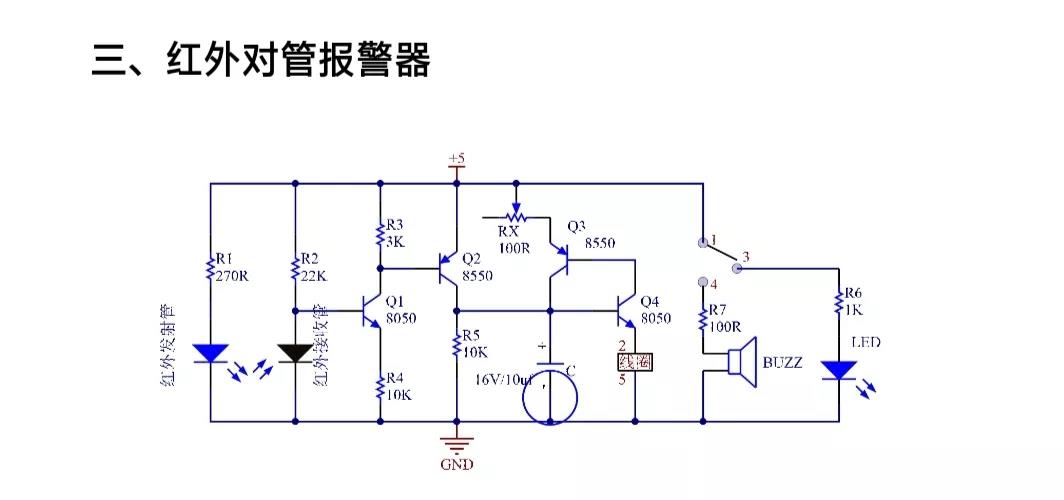

通电后，红外发射管发出红外线，被红外接收管接收，红外接收管阻值下降，三极管Q1基极电压较低，低于导通电压，所以Q1截止，Q2基极电位为接近VCC，Q2截止；所以Q4、Q3也截止，继电器不吸合，1脚与常闭端3相连，发光二极管亮起。

当遮挡在发射管和接收管之间时，接收管不被红外线照射，阻值上升，Q1基极电位上升，Q1导通；Q2基极电位下降，Q2导通；电容C充电后Q4导通，线圈工作，继电器吸合，1脚与4脚相连，灯熄灭，蜂鸣器响起；由于Q4导通使Q3基极电位下降，Q3导通，又使Q4基极电位上升；两三极管构成晶闸管；因此就算取消遮挡，Q4也一直处于导通状态，继电器一直吸合，蜂鸣器一直报警。

（重点：了解红外对管的使用方法、晶闸管的组成与特点、继电器的构造与使用。）
